Punkt kotwiczący montowany bezpośrednio do betonu to podstawa wielu systemów asekuracji na dachach płaskich, stropach technicznych, konstrukcjach przemysłowych i obiektach infrastrukturalnych. Stanowi trwałe, certyfikowane zakotwienie zdolne przenieść obciążenia dynamiczne podczas upadku pracownika.
Stosowane punkty kotwiczące muszą być zgodne z EN 795 typ A — normą dla urządzeń kotwiczących stałych. Każde miejsce montażu wymaga oceny nośności podłoża betonowego i doboru odpowiedniej kotwy zatwierdzonej europejską aprobatą ETA.

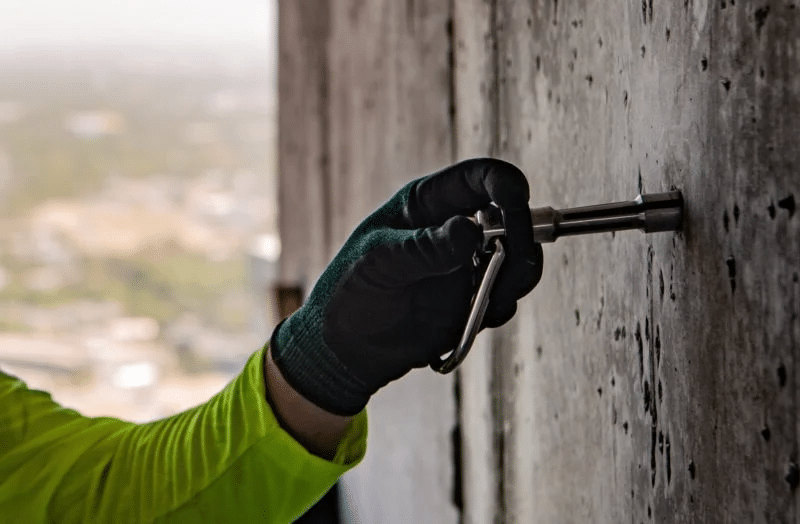

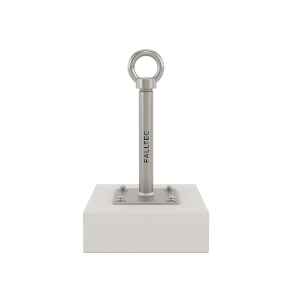

Punkt kotwiczący serii FX004 — stal nierdzewna, EN 795 typ A, montaż do betonu
⚠
Uwaga: Montaż systemów ochrony przed upadkiem musi być zawsze wykonywany przez wykwalifikowanych instalatorów posiadających odpowiednie uprawnienia i znajomość norm. Błędny montaż może skutkować utratą nośności systemu i odpowiedzialnością prawną w razie wypadku.
Wymagane narzędzia i materiały
Przed przystąpieniem do montażu przygotuj kompletny zestaw narzędzi. Brak któregokolwiek elementu może uniemożliwić prawidłowe osadzenie kotwy.
Materiały: Kotwy mechaniczne (typ i średnica wg aprobaty ETA), punkt kotwiczący Falltec zgodny z EN 795, podkładka (jeśli wymagana), nakrętka z właściwą klasą wytrzymałości.
1
Przygotowanie podłoża do montażu

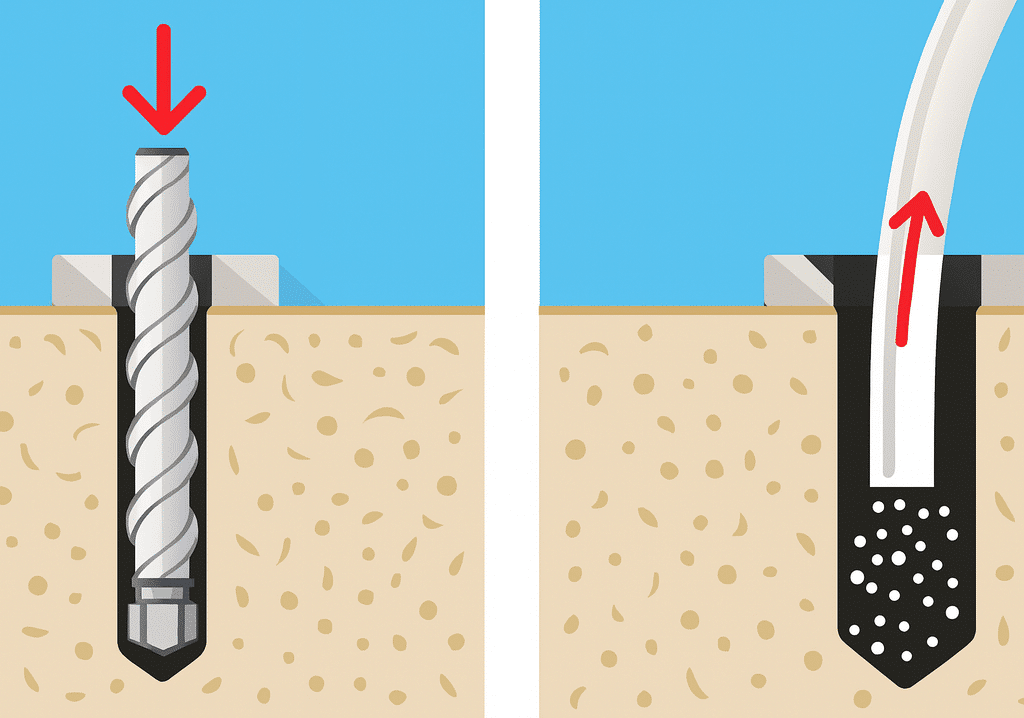

Wiercenie otworu — prostopadle do powierzchni, na głębokość wymaganą przez aprobatę ETA kotwy
1.1
Oznaczenie miejsca montażu — wyznacz dokładny punkt instalacji. Sprawdź minimalne odległości od krawędzi betonu i od sąsiednich kotew zgodnie z aprobatą ETA producenta kotwy.
1.2
Wybór wiertła — użyj wiertła udarowego SDS o średnicy i tolerancji zgodnej z wymaganiami producenta kotwy. Odchyłka średnicy otworu może uniemożliwić prawidłowe rozprężenie kotwy.
1.3
Wiercenie — wywierć otwór na wymaganą głębokość, prostopadle do powierzchni betonu. Kontroluj głębokość miarką. Nie wiercij pod kątem — zmniejsza to nośność.
1.4
Oczyszczanie otworu — usuń pył szczotką drucianą, następnie wyczyść pompką lub sprężonym powietrzem. Powtórz cykl minimum 3 razy.
⚠
Krytyczny etap! Niedokładne oczyszczenie otworu może obniżyć nośność kotwy mechanicznej nawet o 50%. To najczęstszy błąd prowadzący do wyciągania kotew podczas obciążeń dynamicznych.
2
Montaż kotwy mechanicznej

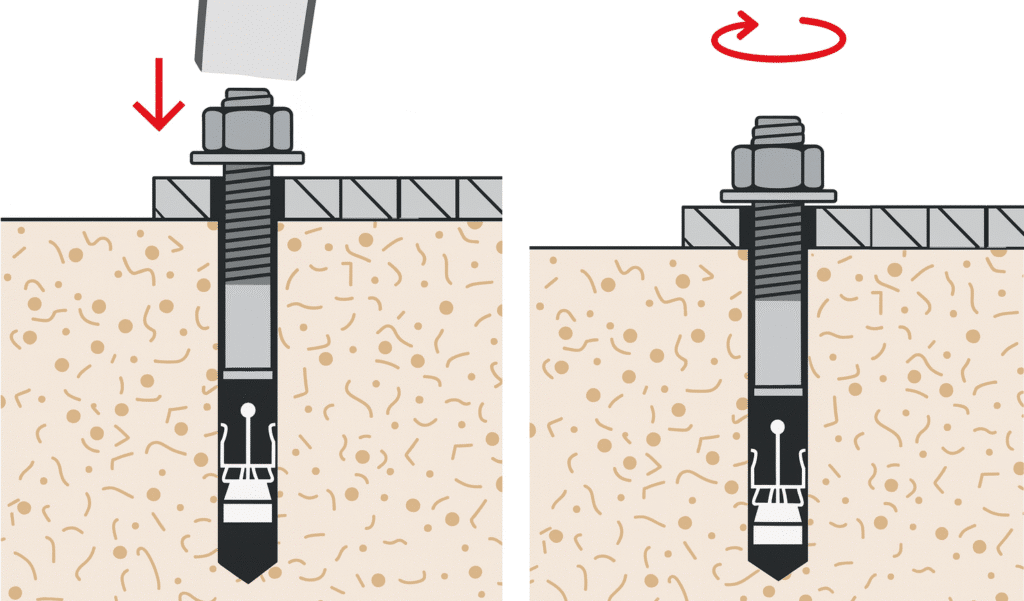

Osadzanie kotwy mechanicznej — kołnierz kotwy musi przylegać bezpośrednio do płytki punktu kotwiczącego
2.1
Osadzenie punktu — umieść płytkę punktu kotwiczącego centralnie nad otworem. Upewnij się że jest poziomo i stabilnie oparta na betonie.
2.2
Wprowadzenie kotwy — wbij lub wkręć kotwę mechaniczną przez otwór w płytce punktu do oczyszczonego otworu. Kołnierz lub podkładka kotwy musi przylegać bezpośrednio do powierzchni płytki.
2.3
Aktywacja momentem obrotowym — kluczem dynamometrycznym dokręć nakrętkę kotwy aplikując dokładnie wymagany moment obrotowy zgodny z instrukcją producenta. Zbyt mały moment = niewystarczające zakotwienie. Zbyt duży = uszkodzenie betonu lub kotwy.
Jak działa kotwa mechaniczna: Dokręcanie nakrętki powoduje rozprężenie elementu klinującego w dolnej części kotwy — kotwa "rozchyla" się wewnątrz otworu, zapewniając zakotwienie cierne. Dlatego właściwy moment obrotowy jest krytyczny.
Po montażu system musi być formalnie odebrany i udokumentowany zanim zostanie dopuszczony do użytkowania przez pracowników.
3.1
Kontrola wizualna — sprawdź stabilność punktu kotwiczącego, poprawność dokręcenia nakrętki i prostopadłość montażu względem podłoża.
3.2
Oznakowanie — punkt musi być trwale oznaczony: symbol ostrzegawczy, numer normy EN 795, model, maksymalna liczba użytkowników i data montażu.
3.3
Test wyrywania (pull-out test) — w przypadku słabego lub nieznanego betonu (np. stary strop, beton naprawiany) wymagany jest próbny test obciążenia przed dopuszczeniem do użytku. Falltec wykonuje testy na życzenie.
3.4
Protokół montażu — dokument zawierający: typ i klasę betonu, typ kotwy (z numerem partii), głębokość osadzenia, zastosowany moment obrotowy, datę montażu i dane instalatora.
Dokumentacja jest obowiązkowa. Bez protokołu montażu punkt kotwiczący nie może być dopuszczony do użytkowania w systemie ochrony przed upadkiem. Pracodawca musi przechowywać dokumentację przez cały okres eksploatacji systemu.
Najczęstsze błędy montażu
Większość awarii systemów kotwiczących wynika z błędów popełnionych podczas montażu, a nie z wady produktu. Oto co najczęściej idzie nie tak:
✕
Niedostateczne oczyszczenie otworu — pył betonowy w otworze działa jak smar, uniemożliwiając prawidłowe zakotwienie. Skutek: kotwa wyciąga się przy obciążeniu.
✕
Nieprawidłowa średnica otworu — zbyt duży otwór uniemożliwia rozprężenie kotwy. Zawsze używaj wiertła o dokładnie wymaganej średnicy.
✕
Zły moment dokręcania — brak klucza dynamometrycznego i dokręcanie "na wyczucie" to błąd. Zbyt mały moment = brak zakotwienia. Zbyt duży = pęknięcie betonu.
✕
Montaż zbyt blisko krawędzi — minimalna odległość od krawędzi betonu zależy od średnicy kotwy i jest podana w aprobacie ETA. Jej nieprzestrzeganie grozi wykruszeniem betonu.
✕
Brak dokumentacji — montaż bez protokołu jest formalnie nieważny. W razie kontroli PIP lub wypadku brak dokumentacji naraża pracodawcę na odpowiedzialność karną.
Kiedy zlecić montaż firmie?
Montaż punktów kotwiczących wymaga uprawnień, znajomości norm i odpowiednich narzędzi. Falltec wykonuje kompleksowe zlecenia obejmujące projekt techniczny, montaż przez certyfikowaną ekipę, protokół odbioru i roczne przeglądy EN 365.
Zlecenie montażu firmie jest szczególnie ważne gdy:
→
Nie znasz klasy i nośności betonu w podłożu
→
Montujesz więcej niż 1 punkt (projekt techniczny staje się obowiązkowy)
→
Potrzebujesz protokołu odbioru i deklaracji zgodności CE
→
Obiekt jest objęty wymaganiami BHP lub certyfikacją ISO
→
Chcesz zachować 5-letnią gwarancję Falltec na system
